رله پنج فیش همهکاره رو احتمالاً سر هر پروژه تقویت برق خودرو شنیدی، اما دقیق نمیدونی کی واقعاً لازم میشه جاش رو با رله فابریک عوض کنی. من توی تعمیرگاه بارها دیدم ماشینهایی که فقط به خاطر انتخاب اشتباه رله، سیمکشیشون داغ کرده یا شیشهبالابر تو بدترین زمان گیر کرده. اینجا بدون شعار، قدمبهقدم میگیم کِی سراغ رله یونیورسال بری و کِی دست نزنی. بهزبان ساده تفاوتها، کاربردها، و اشتباهات رایج موقع خرید و نصب رو میشکافیم. از تجربههام میگم.
✅ وقتی بارهای برقی پرمصرف اضافه میکنید، رله فابریک ممکن است داغ کند و کم بیاورد.
✅ پایه ۸۷a در رله پنج فیش امکان سوئیچ هوشمند بین دو خروجی را فراهم میکند.
✅ شیشهبالابر، سیستم صوتی قوی، نورافکن و کمپرسور هوا بیشترین سود را از رله پنج فیش میبرند.
✅ رله مناسب با جریان نامی درست، جلوی داغ شدن و ذوب شدن سیمکشی را میگیرد.
✅ در خودروهای قدیمی، ارتقای رله بدون بررسی سیمکشی میتواند به آتشسوزی منجر شود.
✅ رله بیکیفیت ارزان است، اما خرابیهای زنجیرهای و هزینه تعمیرات سنگین بهجا میگذارد.
✅ شناخت پایههای ۳۰، ۸۵، ۸۶، ۸۷ و ۸۷a برای نصب ایمن رله پنج پایه همهکاره ضروری است.

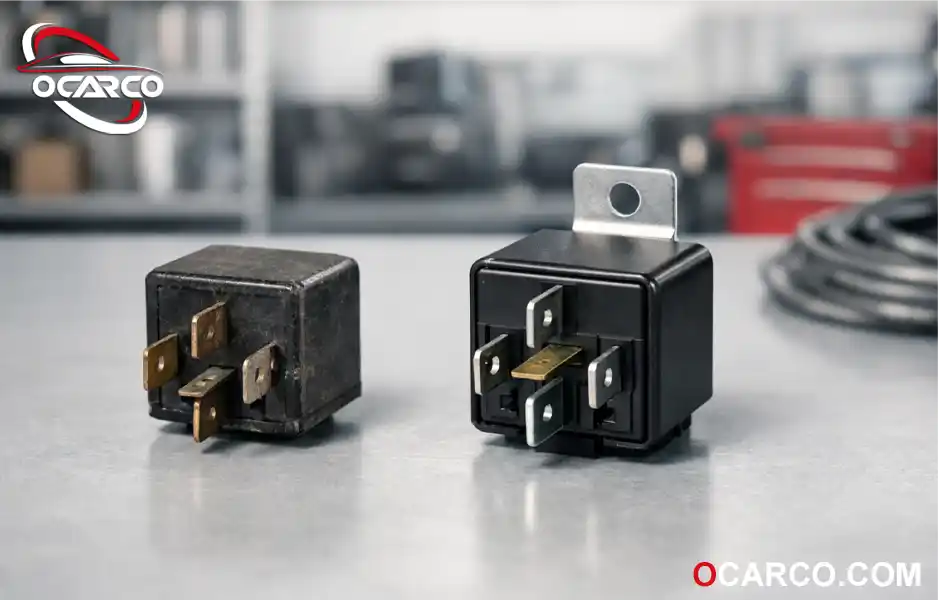

اولین مشکلی که تو تقویت سیستم برق ماشین خودش را نشان میدهد، معمولاً خود رله فابریک است. خودرویی که کارخانه برای چند مصرفکننده ساده مثل چراغها، برفپاککن و فن رادیاتور طراحی کرده، قرار نبوده همزمان سیستم صوتی چند آمپر، نورپردازی سقف، یخچال سفری و شیشهبالابر تقویتشده را تغذیه کند.
رلههای فابریک معمولاً با حاشیه اطمینان محدودی انتخاب میشوند؛ یعنی برای کارکرد عادی کاملاً کافیاند، اما بهمحض اینکه چند مصرفکننده پرجریان اضافه میکنید، رله شروع به داغ شدن میکند، کنتاکتها جرم میگیرند و در بدترین سناریو، هم رله میسوزد هم بخشی از سیمکشی آسیب میبیند.
در هیچ دفترچه راهنمایی نمیخوانید که «این رله برای نصب آمپلیفایر ۱۰۰۰ وات مناسب نیست». اما در عمل، دقیقاً همینجاست که رله فابریک کم میآورد.
رلههای کارخانهای معمولاً برای جریانهای نسبتاً پایین طراحی میشوند. وقتی شما:
بار لحظهای و دائمی مدار بالا میرود. اگر همچنان همه چیز از همان رله و همان سیمکشی قدیمی عبور کند، احتمال داغ شدن، چسبیدن کنتاکتها، سوختن رله و حتی آتشسوزی واقعی وجود دارد. این محدودیتها را فقط در عمل و تعمیرگاه میبینیم، نه روی کاغذ.
بیشتر رلههای فابریک خودرو چهار پایهاند؛ یعنی یک ورودی برق، یک خروجی، و دو پایه سیمپیچ. این ساختار برای مدارهای ساده کافی است، اما وقتی سراغ مدارهای پیچیدهتر و بارهای سنگینتر میرویم، رله پنج فیش یا همان رله پنج پایه همهکاره وارد بازی میشود.
رله پنج فیش معمولاً:
در عمل، وقتی موتور شیشهبالابر قویتر، فن خنککننده بزرگتر یا سیستم صوتی قوی راه میاندازید، رله فابریک ممکن است حتی اگر در ظاهر کار کند، نتواند ولتاژ کافی را زیر بار تأمین کند؛ نتیجهاش حرکت کند شیشه، روشنایی کم چراغ یا کارکرد ناپایدار مصرفکننده است. رله پنج فیش همهکاره با مقطع کنتاکت و طراحی مناسب، افت ولتاژ را کمتر و تحمل جریان را بیشتر میکند.
تفاوت اصلی رله پنج فیش با چهار فیش، همین پایه ۸۷a است. در حالت عادی که رله تحریک نشده:
وقتی رله تحریک میشود:
یعنی شما دو مسیر متفاوت دارید: یکی در حالت عادی، یکی در حالت فعال. با همین قابلیت ساده میتوانید:
در سیستمهای هشدار، کنترل فن، یا پروژههای سفارشی، این پایه عملاً مثل یک «کلید مخفی» عمل میکند و چیزی است که در رله فابریک معمولاً در اختیار ندارید.
در مجموع، وقتی نیازهای برقی خودرو از حدی فراتر میرود، استفاده از رله پنج فیش همهکاره بهجای رله فابریک، از نظر فنی هم منطقی است هم ایمن.
در عمل، تعمیرکارها بیشتر از روی تجربه میفهمند کجا باید سراغ رله یونیورسال خودرو بروند. معمولاً سه دسته مصرفکننده هستند که خیلی زود ضعف رله فابریک را رو میکنند.
هر مصرفکنندهای که:
بهشدت از نصب یک رله پنج فیش مناسب سود میبرد. نمونههای رایج:
رله فابریک برای «وضعیت کارخانه» تنظیم شده؛ وقتی فراتر از آن میروید، رله پنج پایه همهکاره گزینه منطقیتر است.
پراید و خیلی از خودروهای اقتصادی، شیشهبالابر چندان قدرتمندی ندارند و با گذشت زمان، حرکت شیشه کند میشود. وقتی موتور شیشهبالابر را تقویت میکنید یا کیت تقویتی نصب میشود، جریان لحظهای راهاندازی بالا میرود.
اگر همچنان از رله ضعیف یا حتی بدون رله و صرفاً از روی کلید فابریک برق بگیرید:
با نصب رله پنج فیش:
در عمل، همین تغییر ساده، عمر موتور شیشهبالابر و دستهسیم را چند برابر میکند.
چراغهای پرنورتر، زنون یا هدلایت، و همینطور فنهای قویتر کولر و بخاری، از جمله مصرفکنندههایی هستند که در ترافیک و گرما فشار زیادی روی برق خودرو میآورند. اگر اینها از همان مدار و رله فابریک تغذیه شوند:
رله پنج فیش همهکاره با جدا کردن مدار فرمان از مدار قدرت و ایجاد مسیر مستقل و کوتاهتر برای جریان بالا، باعث میشود:
| تجهیزات برقی | مصرف تقریبی جریان | وضعیت نیاز به رله پنج فیش |
|---|---|---|
| سیستم صوتی پرقدرت | ۱۵–۳۰ آمپر | نیاز دارد؛ جریان بالا و نیاز به تغذیه مستقیم و ایمن از باتری. |
| نورپردازی LED اضافه | ۵–۱۰ آمپر | معمولاً نیاز دارد؛ بار اضافی روی مدار فابریک را کم میکند. |
| فن خنککننده قوی | ۱۰–۲۰ آمپر | نیاز دارد؛ برای کنترل دما و جلوگیری از افت ولتاژ در ترافیک. |
| شیشهبالابر برقی تقویتی | ۱۰–۱۵ آمپر | نیاز دارد؛ افزایش قدرت موتور و جلوگیری از داغ شدن سیمها. |
یکی از مهمترین نقشهای رله، فقط «روشن و خاموش کردن» نیست؛ بلکه محافظت از سیمکشی و قطعات گرانقیمت سیستم برق خودرو است. اگر رله درست انتخاب و نصب شود، عملاً مثل یک سپر ایمنی بین مصرفکننده پرمصرف و مدار فرمان عمل میکند.
در مدار استاندارد با رله:
نتیجه این جداسازی:
وقتی برای مصرفکنندههای پرجریان، رله مناسب در مدار نیست:
با رله مناسب و مسیر کوتاه و مستقل برای جریان بالا، دمای سیمها در محدوده ایمن نگه داشته میشود.
جدول زیر مقایسهای ساده از وضعیت سیمکشی با و بدون رله مناسب است:
| وضعیت سیمکشی | بدون رله مناسب | با رله مناسب |
|---|---|---|
| خطر داغ شدن سیم | زیاد | کم |
| احتمال قطع شدن مدار | متوسط | پایین |
| طول عمر سیمکشی | کوتاهتر | طولانیتر |
روی بدنه هر رله، جریان نامی (مثلاً ۳۰ یا ۴۰ آمپر) درج شده است. اگر رلهای با جریان نامی کمتر از نیاز مصرفکننده انتخاب کنید:
برای انتخاب رله مناسب سیستم برق خودرو:
نصب یک رله باکیفیت با آمپراژ درست، جلوی تکرار سوختن فیوز، دوبارهکاری سیمکشی و خیلی از هزینههای عصبی و مالی را میگیرد.
در تعمیرگاه، وقتی با یک مدار قاطی یا مصرفکننده پرمصرف روبهرو میشویم، اولین حدس این است که «رله فابریک کم آورده». خیلی از تعمیرکارها سالهاست عادت کردهاند در چنین مواقعی سراغ رله پنج فیش همهکاره بروند؛ چون:
اما این کار, اگر بدون رعایت اصول انجام شود، میتواند بهجای حل مشکل، مشکل جدید بسازد.
برای اینکه رله یونیورسال خودرو درست کار کند، چند اصل ساده اما مهم را باید جدی بگیرید:
این پایه ۸۷a همان جایی است که خیلیها نادیدهاش میگیرند، درحالیکه برای مدارهایی که دو حالت کاری متفاوت دارند، حیاتی است.
چالشهای رایج هنگام نصب رله پنج فیش:
بیشتر تعمیرکارهای باتجربه میگویند: «یک رله پنج فیش درست و حسابی، میتواند جلوی دهها بار باز و بسته کردن داشبورد و سیمکشی را بگیرد.» در کارهای زیر، استفاده از رله پنج فیش همهکاره بهطور مداوم نتیجه مثبت داشته است:
به شرطی که:
در این حالت، رله واقعاً نقش یک «ناجی سیستم برق» را بازی میکند.
در خودروهای قدیمیتر، بحث ارتقای سیستم برق همیشه وسوسهبرانگیز است. خیلیها فکر میکنند با اضافه کردن چند رله جدید، همه مشکلات کهنهبودن برق ماشین حل میشود؛ اما واقعیت کمی پیچیدهتر است.
اگر سیمکشی خودرو در وضعیت متوسط به بالا باشد و اصول ایمنی رعایت شود، استفاده از رله پنج فیش میتواند مزایای زیر را داشته باشد:
اما در خودروهای قدیمی چند خطر جدی هم وجود دارد:
اگر در چنین شرایطی، فقط یک رله قویتر اضافه کنید اما سیمکشی را بررسی نکنید، ممکن است:
پس قبل از هر ارتقایی، یک نگاه جدی و حرفهای به وضعیت سیمکشی لازم است.
در ترافیکهای سنگین و هوای داغ:
اگر رله فابریک فن یا کولر در این شرایط ضعیف باشد، ممکن است فن دیر روشن شود، سرعتش کم شود یا کلاً از کار بیفتد. جایگزینی آن با رله پنج فیش همهکاره مناسب، همراه با سیمکشی اصولی، میتواند:
نمونه عملی آن، تقویت شیشهبالابر پراید با دو رله پنج پایه است که در گرما و ترافیک، هم حرکت شیشه را روانتر میکند هم از فشار روی دستهسیم دربها کم میکند.
با وجود همه مزایا، همیشه هم جایگزینی رله فابریک با رله پنج فیش تصمیم درستی نیست.
اگر مصرفکنندهای که میخواهید کنترل کنید:
در این حالت، همان رله فابریک یا حتی بدون رله و فقط با یک کلید مناسب، معمولاً کافی است. اضافه کردن رله پنج فیش فقط سیمکشی را شلوغ و عیبیابی آینده را سختتر میکند.
در خودروهای کلاسیک و کلکسیونی، خیلیها ترجیح میدهند:
در چنین مواردی، هرچند از نظر فنی ممکن است رله پنج فیش بهتر کار کند، اما از نظر ارزش خودرو و سلیقه مالک، دست نزدن به سیمکشی و رله فابریک منطقیتر است.
نصب رله پنج فیش:
را به همراه دارد. اگر مشکل خاصی ندارید و رله فابریک سالم و متناسب با مصرفکنندههاست، گاهی «ساده نگه داشتن مدار» بهترین تصمیم است.
انتخاب رله، تصمیمی ساده و چند دههزارتومانی بهنظر میرسد، اما در عمل میتواند جلوی خسارتهای چندمیلیونی را بگیرد. رله نامناسب مثل یک حلقه ضعیف در زنجیر است که میتواند بقیه زنجیر را هم پاره کند.
اگر رلهای با کیفیت پایین یا آمپراژ نامتناسب انتخاب کنید:
مثلاً، رله ضعیف روی سیستم صوتی یا فن رادیاتور، میتواند به سوختن آمپلیفایر، فن، سیمکشی یا ECU منجر شود. در مقابل، انتخاب آگاهانه هنگام خرید رله پنج فیش مناسب خودرو، دقیقاً میتواند جلوی همین هزینههای پنهان را بگیرد.
یک رله خوب، جریان را:
به مصرفکننده میرساند. در نتیجه:
این یعنی تعویض دیرتر قطعات و کاهش رفتوآمد به تعمیرگاه.
در مورد رله، قانون سادهای هست: «خیلی وقتها ارزون خریدن، گرون تمام میشود.» مقایسه زیر واقعیت بازار را خوب نشان میدهد:
| نوع رله | ویژگی هزینهای | طول عمر و ریسک خرابی |
|---|---|---|
| رله بیکیفیت و بینامونشان | قیمت اولیه کم، اما احتمال هزینه تعمیرات بالا است | عمر کوتاه (۶ تا ۱۲ ماه) و ریسک خرابی سایر قطعات زیاد. |
| رله باکیفیت (برند معتبر) | قیمت اولیه متوسط یا بیشتر، هزینه تعمیرات کمتر | عمر طولانی (۳ تا ۵ سال یا بیشتر) و پایداری بهتر مدار. |
در انتخاب رله یونیورسال خودرو فقط عدد آمپر مهم نیست؛ به اینها هم دقت کنید:
خلاصه، انتخاب درست رله، بخشی جدی از انتخاب رله مناسب سیستم برق خودرو است، نه یک خرید حاشیهای.

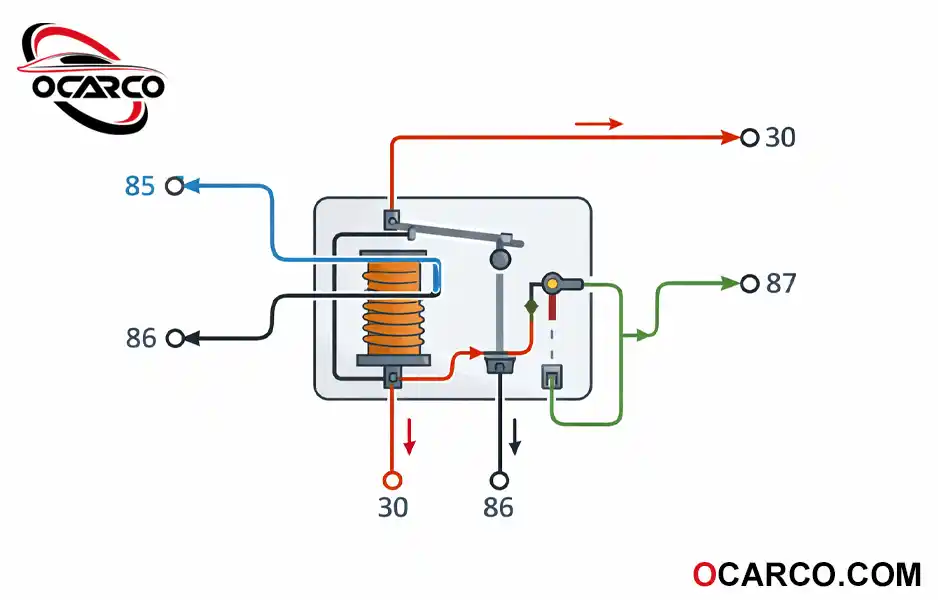

اگر کمی با دلودماغ به ساختار رله نگاه کنید، متوجه میشوید چرا این قطعه کوچک اینقدر در برق خودرو مهم است.
در رله پنج فیش استاندارد، معمولاً این نقشها را داریم:
این چینش، رله پنج پایه همهکاره را به ابزاری تبدیل میکند که میتواند دو وضعیت متفاوت یک مدار را مدیریت کند.
وقتی بین پایههای ۸۵ و ۸۶ اختلاف پتانسیل ایجاد میکنید (مثبت و منفی)، جریان کمی از سیمپیچ داخلی عبور میکند. این جریان:
در نتیجه، مسیر جریان قدرت (بین ۳۰ و ۸۷ یا ۳۰ و ۸۷a) تغییر وضعیت میدهد.
به زبان ساده، با یک جریان ضعیف روی سیمپیچ، یک جریان قوی در مدار قدرت را کنترل میکنید؛ همین ویژگی است که رله را برای سیستم برق خودرو، خصوصاً برای بارهای پرمصرف، حیاتی میکند.
جایی که رله پنج فیش همهکاره واقعاً میدرخشد، دقیقاً همان جایی است که شما میخواهید چیزی «اضافه» کنید؛ نه در حالت کاملاً فابریک.
آمپلیفایرها و سیستمهای صوتی قوی، در لحظه پخش بیس سنگین، جریان قابلتوجهی میکشند. اگر برق آنها را از پشت ضبط یا سیمکشی فابریک بگیرید:
با رله پنج فیش:
کمپرسورهای هوا و پمپهای آب جانبی، مخصوصاً مدلهای کوچک ۱۲ ولتی، همگی:
رله پنج فیش در اینجا کمک میکند:
چراغهای LED/HID، پروژکتور آفرودی، وینچ کوچک، یخچال سفری، بخاری کمکی و… همگی نامزد جدی استفاده از رلهاند. هدف اصلی:
جدول زیر، نگاه سریعی به چند مصرفکننده رایج و نقش رله پنج فیش در هرکدام میدهد:
| تجهیز جانبی | مصرف تقریبی جریان | نقش رله پنج فیش |
|---|---|---|
| سیستم صوتی (آمپلیفایر) | ۱۵ تا ۵۰ آمپر | ایزولهکردن مدار فرمان و تأمین برق مستقیم و پایدار از باتری. |
| کمپرسور هوا | ۱۰ تا ۳۰ آمپر | کنترل جریان بالا و جلوگیری از افت ولتاژ و داغ شدن سیمها. |
| چراغهای پرنور (LED/HID) | ۵ تا ۱۵ آمپر | حفاظت از سیمکشی فابریک و تأمین نور پایدار و قوی. |
| پمپ آب قوی یا اضافی | ۸ تا ۲۰ آمپر | مدیریت جریان مصرفی و جلوگیری از فشار روی کلید و سیمکشی. |
استفاده از رله در این موارد، بیشتر یک «لزوم ایمنی» است تا یک آپشن لوکس.
رله پنج فیش همهکاره و انواع رله یونیورسال خودرو، اگر درست انتخاب و نصب شوند، در خیلی از مواقع میتوانند:
اما این بهمعنای بیارزش بودن رله فابریک نیست. گاهی همان رله اصلی، با کیفیت کارخانهای و هماهنگ با طراحی کل سیستم، از هر رله یونیورسال ناشناسی بهتر کار میکند.
قبل از خرید و نصب، این سه سؤال را از خودتان بپرسید:
اگر جواب این سه سؤال را با حوصله پیدا کنید، هم موقع خرید رله پنج فیش همهکاره انتخاب آگاهانهتری دارید، هم احتمالاً مدتها از دردسرهای برقی دور میمانید.
اگر بعد از خواندن این مطلب هنوز مطمئن نیستی کدام رله پنج فیش به درد ماشینت میخورد، میتوانی روی مشاوره رایگان تلفنی تیم اکارکو حساب کنی. این تماس کمک میکند آمپراژ درست، برند مناسب و محل نصب ایمن را شناسایی کنی و قبل از خرید، نقشه کلی سیمکشی در ذهنت روشن شود. هر سوال عملی درباره تقویت شیشهبالابر، سیستم صوتی یا فنها داشتی، همین حالا تماس بگیر. با چند دقیقه گفتوگو، از آزمونوخطا و هزینهکرد روی برق خودرو جلوگیری میکنی.
سادهترین نشانهها، قطع و وصل شدن تصادفی مصرفکننده، کار نکردن کامل یا داغ شدن غیرعادی رله است. میتوانید با تعویض موقت رله با یک رله سالم یا تست با مولتیمتر، سلامت سیمپیچ و کنتاکتها را بررسی کنید.
بهصورت محدود بله، اما فقط وقتی مجموع جریان آنها از جریان نامی رله تجاوز نکند. معمولاً پیشنهاد میشود برای هر مصرفکننده پرجریان، رله مجزا در نظر بگیرید تا هم عیبیابی سادهتر شود هم ایمنی بالاتر بماند.
رله مکانیکی همان مدل رایج پنج فیش با کنتاکت فلزی است که صدای کلیک میدهد. رله حالتجامد قطعه متحرک ندارد، سریعتر و بیصدا عمل میکند و در برابر لرزش مقاومتر است، اما معمولاً گرانتر و در دسترسبودنش کمتر است.
در خودروهای در گارانتی، هر تغییری در سیمکشی یا رلهها ممکن است بهانهای برای عدم پذیرش گارانتی باشد. بهتر است قبل از هر تغییری، با نمایندگی رسمی یا شرایط گارانتی سازنده مشورت کنید.
اصل انتخاب بر اساس جریان مصرفکننده و کیفیت ساخت رله است و تفاوت اساسی ندارد. فقط باید دقت کنید در مدارهای مربوط به گاز (شیر برقی، ECU گاز)، از رلههای باکیفیتتر و سیمکشی مطمئنتر استفاده شود.
رلهها قطعه مصرفی روزمره نیستند و تا زمانی که نشانه خرابی ندارند، لزومی به تعویض دورهای نیست. با این حال، در خودروهای قدیمی یا تحت استفاده سنگین، یک بازدید چشمی و تست ساده هر چند سال یکبار میتواند از خرابی ناگهانی جلوگیری کند.
