سنسور اکسیژن سیم کوتاه وقتی روی خودرو نصب میشود، در ظاهر فقط چند سانت سیم کمتر دارد، اما من بارها در تعمیرگاه دیدهام همین «چند سانت» موتور را به دردسر انداخته، چراغ چک را روشن کرده و مصرف سوخت را بالا برده است. اگر ECU خودروی شما بعد از تعویض سنسور مدام خطا میدهد، این راهنما کمک میکند بفهمید مشکل از کجاست و چطور انتخاب و نصب درستی انجام دهید، بدون آسیب زدن به ECU، کیسه هوای جیبتان و اعصابتان.
✅ وظیفه و تفاوت اصلی سنسور اکسیژن سیم کوتاه نسبت به مدل استاندارد.
✅ نقش طول سیم در نویز، مقاومت و پایداری سیگنال ارسالی به ECU.
✅ چرا برخی ECUها نسبت به سنسورهای سیم کوتاه حساسترند و سریع خطا ثبت میکنند.
✅ اثر سیگنال اشتباه سنسور بر مخلوط سوخت و هوا، توان موتور و چراغ چک.
✅ کدهای متداول خطای اکسیژن و اینکه همیشه بهمعنی خرابی خود سنسور نیست.
✅ معیارهای انتخاب سنسور سازگار با ECU و نکات فنی مهم هنگام نصب.
✅ مراحل عیبیابی اصولی؛ از بررسی سیمکشی تا ریست ECU و بهروزرسانی نرمافزار.
اول از همه باید روشن کنیم که این سنسور دقیقاً چه فرقی با مدلهای مرسومتر دارد. روی میز کار من، وقتی دو سنسور را کنار هم میگذارید، بزرگترین تفاوتی که حتی یک فرد غیرفنی هم میبیند، طول سیم است.
در سنسورهای استاندارد، سیمها معمولاً نسبتاً بلند طراحی میشوند؛ گاهی تا حدود یک متر یا کمی بیشتر. دلیلش ساده است: سازنده میخواهد بتواند سنسور را در نقاط مختلف روی منیفولد یا لوله اگزوز نصب کند و همچنان کانکتور بدون مشکل خودش را به دستهسیم اصلی و ECU برساند.
در مقابل، سنسور اکسیژن سیم کوتاه سیمی دارد که معمولاً فقط چند سانتیمتر طول دارد. این یعنی سنسور باید دقیقاً جایی نصب شود که دستهسیم یا سوکت ECU خیلی نزدیک است. اگر محل نصب شما کمی دورتر باشد، مجبور میشوید از تبدیلها یا تغییر در سیمکشی استفاده کنید؛ جایی که معمولاً دردسرها از همانجا شروع میشود.
نکته فنی دیگری که در بعضی مدلهای سیم کوتاه میبینیم، نوع المنت گرمکن داخلی است. برخی از این سنسورها از المنتهای سریعگرمشونده استفاده میکنند تا خیلی زود به دمای کاری برسند. برای ECUهایی که روی استارت سرد و آلایندگی اولیه حساس هستند، این موضوع مهم است؛ چون زودتر وارد مدار حلقه بسته (Closed Loop) میشوند و مخلوط سوخت و هوا دقیقتر کنترل میشود.
در نهایت، تفاوت اصلی در دو چیز خلاصه میشود:
همین دو عامل بهظاهر ساده، روی نحوه پردازش سیگنال توسط ECU اثر مستقیم میگذارند.
خیلیها طول سیم را فقط یک جزئیات مکانیکی میبینند، اما از دید الکترونیکی، این طول سیم بخشی از مدار سنسور است و روی سیگنال اثر میگذارد.
وقتی سیگنال سنسور اکسیژن از داخل یک سیم بلند عبور میکند، سه اتفاق بالقوه میتواند بیفتد:
در مقابل، سیم کوتاهتر از نظر تئوری سه مزیت دارد:
اما در عمل همیشه همهچیز اینقدر ایدهآل نیست. اگر سنسور سیم کوتاه را طوری نصب کنید که سیم آن در کنار دستهسیمهای پرنویز (مثل سیم کویل یا دینام) عبور کند، یا اتصال زمین خوب نباشد، همان سیم کوتاه هم میتواند نویز بگیرد. اینجاست که برداشت اشتباه شکل میگیرد و بعضیها میگویند:
پس طول سیم بهتنهایی خوب یا بد نیست؛ ترکیبی از طول، کیفیت سیم، مسیر عبور و نحوه اتصال، در نهایت مشخص میکند سیگنال تا چه حد پایدار به ECU میرسد.
خلاصه اگر بخواهیم جمعبندی کنیم:

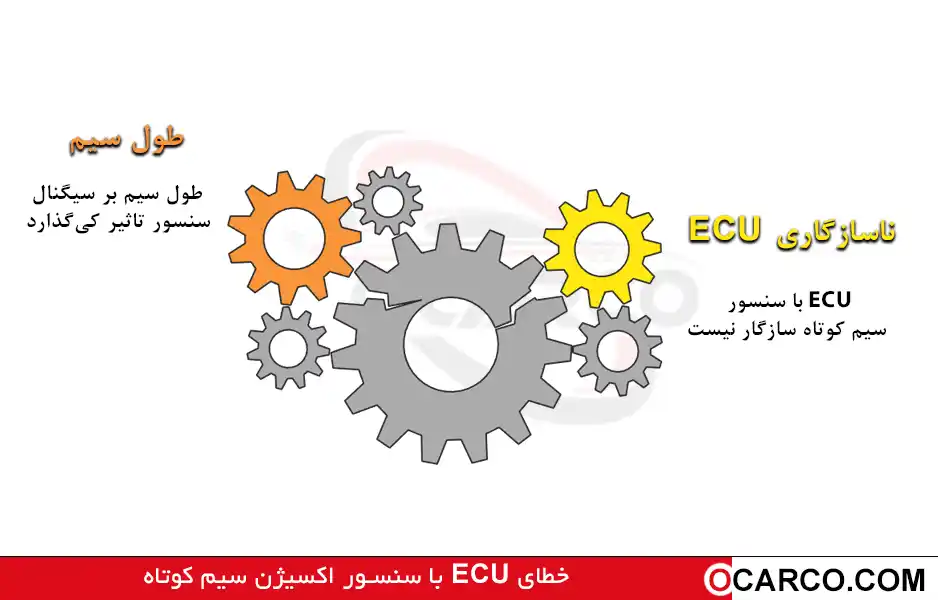

در تعمیرگاه زیاد میبینیم: روی یک خودرو، سنسور اکسیژن سیم کوتاه بدون کوچکترین مشکلی کار میکند؛ روی خودروی دیگر با ECU متفاوت، همان سنسور مدام خطا میدهد و چراغ چک را روشن نگه میدارد. دلیل این تفاوت چیست؟
بخش زیادی از ماجرا به طراحی خود ECU برمیگردد. بعضی ECUها بهصورت ذاتاً حساستر و دقیقتر طراحی شدهاند. کوچکترین نوسان یا تاخیر غیرمنتظره در سیگنال سنسور اکسیژن را بهعنوان خطا ثبت میکنند. در این ECUها، الگوریتمهای نظارت (Monitoring) روی سنسور بسیار سختگیر هستند؛ مثلاً انتظار دارند سنسور در زمان مشخصی بعد از استارت، به بازه ولتاژی خاصی برسد و با سرعت معینی بالا و پایین شود.
وقتی سنسور سیم کوتاه نصب میشود، چند سناریو ممکن است اتفاق بیفتد:
در چنین شرایطی ECU این اختلاف را بهشکل کد خطا ذخیره میکند؛ حتی اگر سنسور ظاهراً سالم و جدید باشد.
از طرف دیگر، سیمکشی هم بازیگر مهمی است. بارها پیش آمده سنسور نو بوده، اما:
نتیجه در همه این موارد شبیه است: ECU سیگنال را اشتباه میخواند و خطا ثبت میکند، در حالی که خود سنسور لزوماً مقصر اصلی نیست.
چند عامل کلیدی در بروز خطا با سنسور سیم کوتاه:
همه ECUها شبیه هم نیستند. تولیدکنندگان مختلف، برای بازارها و استانداردهای آلایندگی مختلف، ECUهایی با منطق کنترلی متفاوت طراحی کردهاند. در بعضی مدلها موارد زیر پررنگتر است:
بههمین دلیل است که در بعضی خودروها با تغییر نوع سنسور (مثلاً از مدل فابریک به یک سنسور سیم کوتاه یونیورسال)، خطاهای مکرر سنسور اکسیژن یا مخلوط سوخت و هوا را میبینیم.
سنسور اکسیژن یا لامبدا، ستون اصلی حلقه بسته کنترل سوخت است. ECU برای رسیدن به نسبت ایدهآل هوا به سوخت (نزدیک به حالت استوکیومتری، یعنی Lambda=1) مدام به سیگنال این سنسور نگاه میکند. هر اختلالی در این سیگنال، مستقیماً روی کارکرد موتور اثر میگذارد.
دو حالت افراطی ترکیب سوخت و هوا را همیشه باید در ذهن داشته باشیم:
وقتی سنسور اکسیژن سیم کوتاه اطلاعات دقیق نفرستد، ECU ممکن است:
در عمل این وضعیتها را با علائمی مثل لرزش در دور آرام، افت شتاب، دود سیاه یا بوی شدید بنزین خام از اگزوز، و افزایش مصرف سوخت میبینیم.
روشن شدن چراغ چک (Check Engine) اولین هشدار ECU است که چیزی در یکی از سیستمها، از جمله سیستم سوخت و سنسور اکسیژن، درست کار نمیکند.
اگر سنسور سیم کوتاه سیگنالهای خارج از محدوده انتظار ECU تولید کند، یا سیگنال خیلی کند، ثابت یا پرنویز باشد، ECU معمولاً یکی از این خطاها را ثبت میکند:
اگر این چراغ را جدی نگیریم، ECU برای محافظت از موتور معمولاً وارد «حالت اضطراری» (Limp Mode) میشود یا با ضرایب ثابت و غیربهینه سوخت تزریق میکند؛ نتیجهاش مصرف سوخت بالا، شتاب ضعیف و در درازمدت، آسیب احتمالی به مبدل کاتالیزوری و خود موتور است.
روی دستگاه دیاگ وقتی سراغ حافظه خطا میرویم، کدهایی که با سنسور اکسیژن درگیر هستند معمولاً در بازه P0130 تا P0167 دیده میشوند. چند نمونه از مفاهیم این کدها:
نکته مهم این است که دیدن یک کد مربوط به سنسور اکسیژن، همیشه به معنی خرابی خود سنسور نیست.
در عمل بارها اتفاق میافتد که:
در این حالت قبل از محکوم کردن سنسور باید این موارد را بررسی کنید:
روش اصولی این است که با دستگاه دیاگ، دادههای زنده سنسور (Live Data) را هنگام کار موتور ببینید؛ اگر سنسور در بازه منطقی و متناسب با تغییر دور و بار موتور نوسان دارد، ولی همچنان خطا ثبت میشود، احتمال مشکل در سیمکشی یا ECU بیشتر است تا خود سنسور.

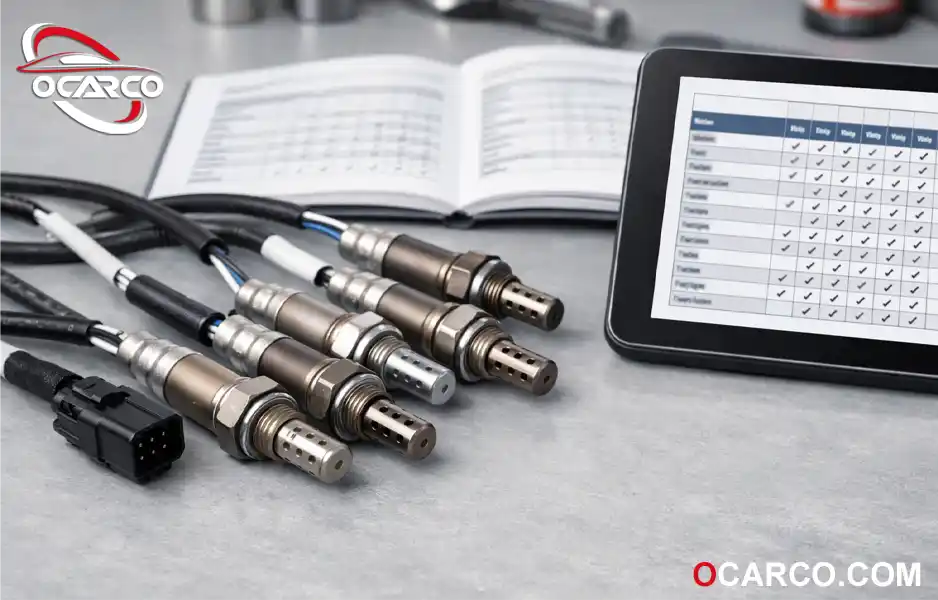

انتخاب سنسور مناسب، مخصوصاً وقتی سراغ مدلهای سیم کوتاه میروید، اگر سرسری گرفته شود، تقریباً تضمین میکند بعداً سراغ دیاگ و رفع خطا برگردید.
چند اشتباه را در بازار زیاد میبینم:
در عمل، وقتی میخواهید سنسور سیم کوتاه انتخاب کنید، این مسیر منطقیتر است:
* شناسایی دقیق ECU:
شماره و مدل ECU معمولاً روی بدنه آن یا در مستندات فنی خودرو نوشته شده است.
بر اساس همین شماره، در کاتالوگ قطعات بهدنبال سنسور سازگار بگردید.
*بررسی کاتالوگ یا دیتاشیت سنسور:
نوع سیگنال (ناروزی/پهنای باند، آنالوگ/دیجیتال)
مقاومت گرمکن
نوع و تعداد سیمها
نوع سوکت
*مشورت با تعمیرکار یا برقکار باتجربه:
خیلی وقتها تجربه میدانی یک تعمیرکار که دهها مورد مشابه را دیده، از هر کاتالوگی عملیتر است؛ بهخصوص در مورد ECUهای حساس بازار ایران.
*توجه به کیفیت و برند:
همانطور که برای خرید لوازم برقی دیگر خودرو مثل لامپ نور بالا H؛ انتخاب مطمئن برای رانندگی شب در جادههای کمنور به برند و مشخصات فنی دقت میکنید، برای سنسور هم همینقدر وسواس لازم است. خرید لامپ نور بالا H؛ و سنسور اکسیژن از فروشگاه معتبر، ریسک برگشت خطا و دوبارهکاری را پایین میآورد.
انتخاب سنسور درست، فقط جایگزینی یک قطعه نیست؛ در واقع تنظیم دوباره یک حلقه کنترلی مهم در موتور است.
وقتی با خطای سنسور اکسیژن مواجه میشوید، بهترین رویکرد این است که مرحلهبهمرحله جلو بروید، نه اینکه بلافاصله قطعه را عوض کنید.
در بسیاری از خودروها، پاسخ خیر است. ECU عادت دارد رفتار سنسورها را در حافظه تطبیقی خود ذخیره کند. وقتی شما سنسور را عوض میکنید ولی:
ECU ممکن است همچنان بر اساس دادههای قدیمی تصمیم بگیرد. نتیجه این میشود که:
بهترین کار بعد از نصب سنسور جدید:
در بازار اصطلاحاً به برخی مدلها «سنسور مشکی» میگویند؛ معمولاً منظور سنسورهایی با بدنه یا سوکت مشکی و نسل جدیدتر است. این سنسورها هرچند از نظر ظاهری شبیه بقیه هستند، اما ممکن است:
اگر روی خودرویی با ECU قدیمیتر، از این سنسور استفاده کنید، دو سناریو متداول است:
برای تشخیص اینکه مشکل از خود سنسور است یا تنظیمات ECU، این مراحل کمک میکند:
در برخی خودروها، با بهروزرسانی نرمافزار ECU (فلش کردن) مشکل ناسازگاری با سنسورهای جدیدتر برطرف میشود.
برای فهمیدن اینکه چرا یک سنسور نسبتاً ساده میتواند کل عملکرد موتور را بههم بریزد، باید نگاه کوتاهی به خود ECU داشته باشیم.
ECU در اصل یک کامپیوتر کوچک است که:
مثلاً وقتی شما گاز میدهید:
ECU همه این دادهها را در چند میلیثانیه کنار هم میگذارد و تصمیم میگیرد با چه الگویی سوخت و جرقه را تنظیم کند.
سنسورها چشم و گوش ECU هستند. بدون آنها، ECU عملاً «کور و کر» است. چند سنسور مهم و تاثیرشان را در جدول زیر خلاصه میکنم:
| نام سنسور | چه چیزی را اندازهگیری میکند | تاثیر خرابی بر عملکرد موتور |
|---|---|---|
| سنسور اکسیژن | میزان اکسیژن باقیمانده در دود اگزوز | مصرف سوخت، آلایندگی، توان، روشن شدن چراغ چک |
| سنسور دمای آب (CTS) | دمای مایع خنککننده موتور | استارت سرد سخت، مصرف بالا، دیر روشن شدن فن رادیاتور |
| سنسور فشار منیفولد (MAP) | فشار هوای ورودی به موتور | بد کار کردن موتور، افت توان، خطای مخلوط سوخت و هوا |
| سنسور دور موتور (RPM) | سرعت چرخش میللنگ | خاموش شدن ناگهانی، عدم استارت، کارکرد ناپایدار |
| سنسور دریچه گاز (TPS) | میزان باز شدن دریچه گاز | مکث در گاز خوردن، شتاب نامنظم، خطای دریچه گاز |
وقتی سیگنال یکی از این سنسورها، مخصوصاً سنسور اکسیژن، از دید ECU «غیرمنطقی» شود، کل محاسبات بههم میریزد و خطاهای زنجیرهای ثبت میشود.
در بخشهای قبل بهطور پراکنده درباره طول سیم صحبت کردیم؛ اینجا خلاصه فنی و منظم آن را میآورم، چون در انتخاب و نصب سنسور سیم کوتاه حیاتی است.
در طراحی کارخانهای، مهندسان خودروساز طول سیم سنسور و مسیر عبورش را دقیقاً با توجه به نوع ECU، نوع سنسور و محیط نصب انتخاب میکنند. وقتی ما در بازار آزاد سنسور دیگری نصب میکنیم، اگر این تعادل را بههم بزنیم (مثلاً با اضافه کردن سیم یا استفاده از مدل نامناسب)، نباید از ECU انتظار رفتار بینقص داشته باشیم.
نصب سنسور اکسیژن از بیرون شاید شبیه باز و بست یک پیچ ساده بهنظر برسد، اما چند نکته فنی اگر رعایت نشود، همان سنسور نو به منبع خطا تبدیل میشود.
قبل از اینکه آچار به دست بگیرید، باید مطمئن شوید سنسوری که خریدهاید واقعاً با ECU شما جور است. برای درک موضوع، یک مثال فرضی از سازگاری را ببینید:
| نوع ECU (نمونه) | نمونه سنسور اکسیژن سازگار (فرضی) | توضیح کوتاه سازگاری |
|---|---|---|
| Sagem S2000-10 | سنسور چهار سیمه با گرمکن سریع | حساس به مقاومت گرمکن و سرعت پاسخ |
| Valeo PL4 | سنسور چهار سیمه سیم کوتاه فابریک | نیاز به سیگنال نوسانی در بازه ولتاژ خاص |
| Siemens CI | سنسور پایه باریک با سوکت خاص | عدم سازگاری با سنسورهای یونیورسال ارزان |
این جدول فقط برای درک مفهوم است؛ برای هر خودرو باید به دادههای واقعی کاتالوگ مراجعه کرد. نکته این است که ظاهر شبیه، همیشه به معنی سازگاری الکتریکی نیست.
هنگام نصب، این موارد را جدی بگیرید:
رعایت همین نکات ساده باعث میشود سنسور سیم کوتاه، که ذاتاً پتانسیل سیگنال تمیزتری دارد، بهجای منبع دردسر، کمککار ECU باشد.
در خودروهای بازار ایران با ECUهای مختلفی سروکار داریم؛ هر کدام رفتار مخصوص خودشان را دارند و همین روی انتخاب سنسور اکسیژن موثر است.
جدول زیر چند نوع متداول ECU را بهصورت خلاصه نشان میدهد:
| برند ECU | مدلهای رایج (نمونه) | نمونه خودروهای مورداستفاده |
|---|---|---|
| Bosch | 7.4.4, 7.4.5, 7.3, 7.9.7 | پژو ۲۰۶، زانتیا، برخی مدلهای پراید و نیسان |
| Siemens | CI سریهای مختلف | پراید، سمند، پیکان وانت، روآ |
| Sagem | S2000, SL96 | پژو ۲۰۶، سمند، برخی مدلهای پراید |
| Valeo | خانواده S2000 / PL4 | پژو ۲۰۶، سمند، پیکان، برخی پژو پارسها |
| Magneti Marelli | مدلهای مختلف | پژو پارس، سمند، زانتیا و برخی مدلها |
هر کدام از این ECUها:
سه نکته فنی اصلی که معمولاً نادیده گرفته میشوند:
به همین دلیل است که در بسیاری از موارد، سنسی که روی یک خودرو کاملاً بیدردسر کار میکند، روی خودروی دیگر با ECU متفاوت، منبع خطای دائمی میشود.
سنسور اکسیژن سیم کوتاه در نگاه اول فقط یک سنسور با سیم کمتر است، اما در عمل میتواند بین یک موتور خوشکارکرد و موتوری پر از خطا و مصرف بالای سوخت تفاوت ایجاد کند. خطای ECU در این موارد، همیشه بهمعنی خرابی خود سنسور نیست؛ خیلی وقتها سیمکشی، مسیر عبور سیم، کیفیت اتصالات یا حتی نرمافزار و طراحی خود ECU مقصر اصلی هستند.
اگر با خطای مکرر سنسور اکسیژن، مخلوط غنی یا رقیق، یا روشن شدن دائمی چراغ چک مواجه شدید:
این رویکرد مرحلهبهمرحله هم اعصاب شما را حفظ میکند، هم جلوی هزینههای بینتیجه تعویضهای پیاپی قطعه را میگیرد.
اگر بعد از تعویض سنسور هنوز با خطای ECU درگیر هستید، در فروشگاه ما میتوانید سنسورهای سازگار و تستشده را همراه با مشاوره رایگان انتخاب کنید. تیم فنی اُکارکو بر اساس مدل خودرو و ECU، قطعه مناسب را پیشنهاد میدهد تا بدون آزمون و خطای پرهزینه، مشکل را برطرف کنید. برای دریافت راهنمایی یا خرید از فروشگاه ما، همین حالا با واحد پشتیبانی تماس بگیرید. ساعات پاسخگویی منعطف است و کارشناسان میتوانند بررسی اولیه کدهای خطا را همانجا با شما چککنند.
در مسافت کوتاه معمولاً مشکل حادی پیش نمیآید، اما در استفاده طولانیمدت میتواند به مبدل کاتالیزوری، شمعها و حتی خود موتور آسیب بزند و مصرف سوخت را هم بهطور محسوسی بالا ببرد.
بسته به کیفیت سوخت، شرایط رانندگی و نوع سنسور، معمولاً بین ۸۰ تا ۱۵۰ هزار کیلومتر توصیه میشود. اگر قبل از این مسافت هم نشانههایی مثل مصرف بالای سوخت یا خطای مکرر دیدید، باید چک شود.
تمیزکاری ظاهری سنسور معمولاً تاثیر زیادی ندارد، چون قسمت حساس داخل بدنه محصور است. استفاده از مواد شوینده یا ضربه زدن میتواند سنسور را کاملاً خراب کند؛ در عمل، تعویض راهحل مطمئنتری است.
اگر مشکل اصلی از سیمکشی، نشتی هوا، فشار سوخت یا خود ECU باشد، تعویض سنسور بهتنهایی کافی نیست. باید با دیاگ، تریم سوخت، وضعیت سایر سنسورها و خطاهای ذخیرهشده را هم بررسی کنید.
بهطور کلی خیر؛ چون نمیدانید سنسور قبلاً در چه شرایطی کار کرده و چه میزان عمر مفیدش باقی مانده است. سنسور دستدوم ممکن است ظاهراً سالم باشد اما خیلی زود دوباره خطا ایجاد کند.
از نظر فنی امکانش هست، اما باید به دمای بالای اگزوز، احتمال بریدن رزوه و نیاز به گشتاور مناسب توجه کنید. اگر ابزار مناسب و تجربه ندارید، بهتر است این کار را به تعمیرکار بسپارید تا از آسیب به رزوه اگزوز و سیمکشی جلوگیری شود.
